闭式冷却塔工作原理：

密闭式冷却塔，简称闭式冷却塔，（也叫蒸发式空冷器，封闭式冷却塔）将管式换热器置于塔内，通过流通的空气、喷淋水与循环水的热交换保证降温效果。由于是闭式循环，其能够保证水质不受污染，很好的?；ち酥魃璞傅母咝г诵?，提高了使用寿命。外界气温较低时，可以停掉喷淋水系统，起到节水效果。推着国家节能减排政策的实施和水资源的日益匮乏，近几年密闭式冷却塔在冶金、航空、电力、化工、机械、石油、食品、塑料、橡胶等等行业得到了广泛的应用。

逆流塔结构示意图：

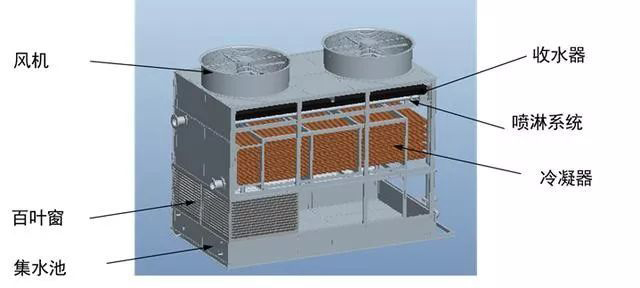

横流塔结构示意图：

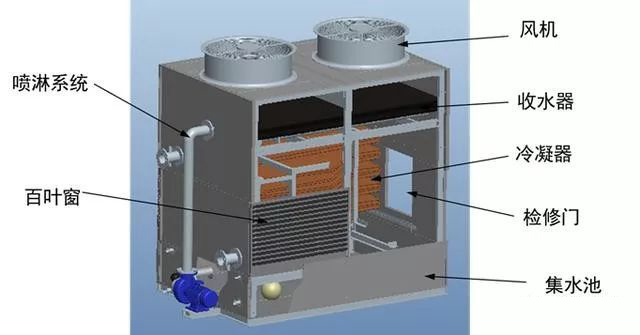

1、集水池：收集经过换热盘管以后的水，也为储存调节水量而用，达到循环节约用水的目的。

2、百叶窗：使用风均匀的进入塔内，使喷淋水不外溅。

3、检修门：方便维修与后期保养。

4、风机：利用风机将空气引入塔内，以产生高流速、稳流量的空气，从而提高了冷却效率并保证了冷却效果。

5、收水器：采用高效密集型收水器，以减少冷却水的循环损失。

6、喷淋系统：使进入塔内的高温冷却水尽可能地扩大与空气的接触表面积，增加水汽之间的热水交换，将高温冷却水的热量传给空气，从而降低冷却水的温度，达到水资源重复利用的目的。

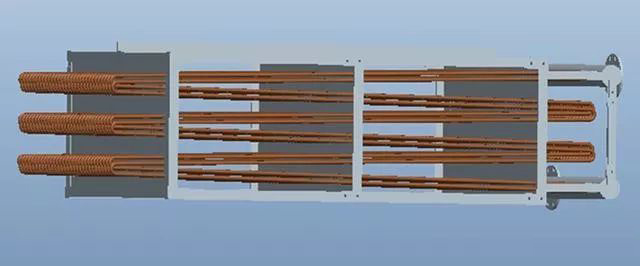

7、冷凝器：冷凝器是冷却塔的核心部件，其合理的结构尺寸和合理的布置方式将直接影响到整个冷却塔的换热效率，也就会影响整个冷却塔对冷却水的冷却能力。冷凝器采用倾斜布置方式有利于冬季排净冷凝器中的水，防止铜管冻裂；如下图所示：

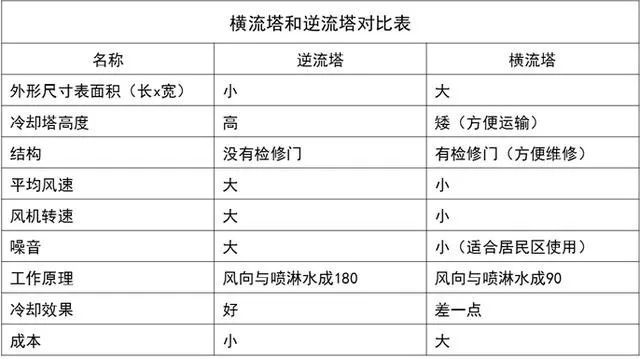

横流塔与逆流塔做对比：

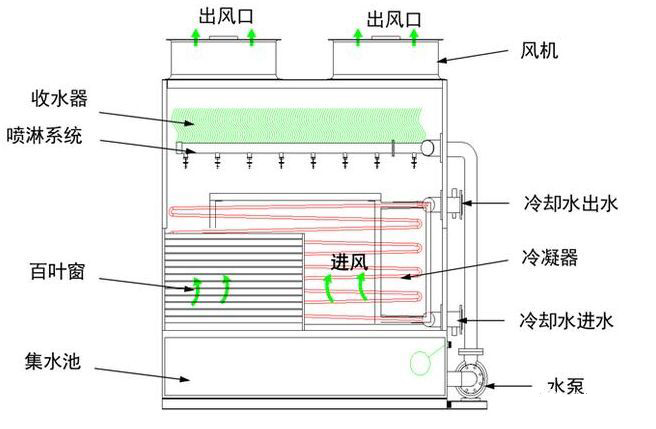

逆流塔工作原理图：

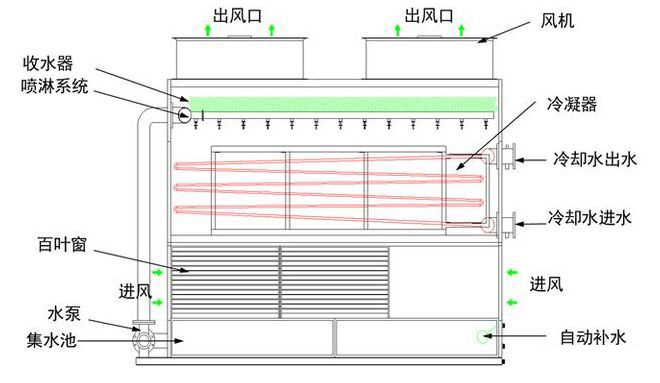

横流塔工作原理图：
